壓力儀表全自動校驗解決方案
作者:創始人 發布時間:2024-04-09 瀏覽次數:1次

適用范圍:

    測試、檢定、校準指針式壓力表、壓力變送器、壓力傳感器、壓力控制器(壓力開關)、壓力顯示二次儀表

全新體驗:

    智能控壓功能全、精度高、速度快、批量大,徹底告別手控,批量檢定再無煩惱

關鍵設備:

    操作臺+壓力控制器+智能連通器+壓力標準器+電腦打印機+測試與管理軟件


性能特點:

        l 全 量 程:微壓(±60kPa)、真空(-0.095MPa)、氣壓(6MPa)、油壓(水壓)(60MPa)的全量程智能控制

    l 五路輸出:獨立大工作臺,標準配置5路輸出口,可擴展至8路輸出

    l 即開即用:一體式操作臺,儀器設備及電腦、打印機整體布局安裝,無需外部連線

    l 智能控制:升壓、降壓全過程線性智能控制,無需人為干預,完全自動、精確控制壓力校準點

    l 增壓驅動:增壓系統全內置,設備是全電驅動智能控制,無需外接氣源或設備,響應速度快、精度高

        l 人機交互:彩色觸摸屏,多層UI操作界面,觸屏操作即可完成控制指令操作,并實時顯示目標狀態

    l 飛梭調整:獨創快速檢定模式,旋轉隨動快速升、降壓,特別適合線性指示的快速測試

    l 快捷菜單:全量程任意點均可實現穩定,內置有檢定點快捷菜單,無需復雜設置,一鍵快速操作

    l 標 準 器:可以適配HB600F系列任意量程的智能壓力模塊、壓力校驗儀作為標準器

    l 聯機軟件:AutoVM 壓力儀表自動校驗軟件,通過聯機設備實現軟件自動控制;支持觸屏/聯機模式任意切換

    l 數據管理:可自動采集、計算、判別、存儲;可查詢、打??;支持多表同時校驗、采集、存儲

    l 表格定制:軟件自帶獨創的表格編輯器,用戶可自定義制表,自由編輯檢定內容及參數位置

    l 智能儀表:內置電測功能,具備自動校驗各種壓力變送器,壓力顯示二次儀表的性能

    l 批量檢定:標配四通道數據采集器,滿足批量校驗壓力變送器、壓力開關的需求,提高工作效率

    l 安全防護:智能壓力控制器與標準器數字通訊,量程自動識別,自動調整防過載安全系統

    l 電源管理:電源軟開關管理,關機自動泄放壓力,保障設備安全

    l 局部照明:頂置 LED 高亮照明燈,滿足工作區照明需求

    l 通訊方式:USB/RS232.標準MODBUS通訊協議,支持協作軟件


量程組合表:


型號名稱

HB8600UR-W

微壓智能校驗臺

HB8600UR-Q

氣壓智能校驗臺

HB8600UR-Y(S)

油壓/水壓智能校驗臺

驅動器控壓范圍

-60~60)kPa

-0.095~6)MPa

0~60)MPa

穩定度

0.005%R.D/s

0.005%R.D/s

0.01%R.D/s

工作介質

過濾空氣

變壓器油或蒸餾水

極限耐壓

Pmax.=70kPa

Pmax.=7MPa

Pmax.=70MPa

壓力輸出口

標配5輸出(1路標準器,4路被檢表),接口標準:M20×1.5

控制方式

觸屏/軟件雙模式智能控制,無需手動介入


壓力標準器

可選用HB600F系列壓力校驗儀(量程請參考HB600F1 智能壓力模塊資料頁)

型號對照參考圖如下:




圖片10



圖片11

圖片12

HB600F1智能壓力模塊

HB600F2智能壓力校驗儀

HB600F3壓力校驗儀



主控制器:

    l 顯    示:7英寸彩色觸摸屏,數值顯示位:5位/6位任意切換顯示

    l 快捷菜單:UI界面內置有檢定模式及檢定點快捷菜單,無需復雜設置,


一鍵完成快速操作

    l 飛梭模式:內置電控飛梭,通過旋轉傳遞升、降壓指令,實現快速檢定

    l 控制點穩定持續時間:1秒起無上限

    l 控制響應時間:30秒內

    l 電量測量:內置電流測量,電壓測量功能;可直接檢測壓力開關、壓力變送器等智能壓力儀表


圖片13

壓力控制器

 電信號測量指標:



測量信號類型

測量范圍

分辨率

準確度


電壓

-30.0000~30.0000)V

0.1mV

±(0.01%RD+1.5mV)


電流

-30.0000~30.0000)mA

0.1μA

±(0.01%RD+1.5μA)


變送器電源

DC24V±0.5V,最大帶載能力:50mA,保護電流:120mA

開關量(壓力開關)

如果開關帶電,電壓范圍:DC1V~DC36V

插口標準

φ4mm香蕉插座

智能測試

支持HART智能變送器檢定


數據采集器:

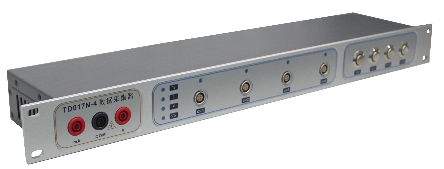

圖片14

數據采集器


     型    號:標配TD017N-4數據采集器

    通 道 數:4個多參數數據采集口,配四芯電纜專用測試線

    測試模式:模式1:Tr(兩線制);模式2:I(電流)

    模式3:V(電壓);   模式4:SW(接點開關)

    熱 連 接:內置DC24V連續預熱供電,使智能儀表始終保持熱連接

    外供電源模式:通過后置電源接口,可根據測試需要接入精密電源

    信號接口:外接標準器測量口,標準φ4mm香蕉插座


參數性能表:


通道數

通道切換

電測信號測量

變送器測量

傳感器測量

開關接點測量

人機交互

通訊

4路

按鍵/程控

外接測量端

支持

支持

支持

按鍵或軟件

RS232


測試與管理軟件

    軟件配置:詳見AutoVM-S6.0版 壓力儀表自動校驗軟件的相關資料

    電腦配置:不低于以下配置:CPU:i5/內存8G/硬盤500G/系統WIN7/WIN10

其它指標

    單體標準尺寸:1800mm×800mm×1610mm

    供電電源:AC 220V/50Hz,1kVA

    重    量:約100kg,操作臺自帶全向帶鎖腳輪,方便移動

    使用環境:環境溫度:(5~40)℃;相對濕度:≤90%,無凝露;大氣壓力:(86~106)kPa;存儲溫度:(-20~70)℃
